橡膠接頭系列
JGD型異徑橡膠接頭(大小頭)
作者 Admin
瀏覽
發布時間 2011-04-21

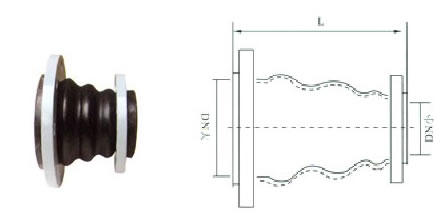

名稱：JDX型異徑橡膠接頭 性能特點：
異徑橡膠接頭又稱作大小頭、異徑減振器、異徑橡膠軟接頭、橡膠異徑接頭、管道減震器、避震喉、撓性橡膠接頭。橡膠接頭球體是由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據介質不同所采用的橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。異徑橡膠接頭分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。
異徑橡膠接頭主要特點是可解決金屬管道連接時不同口徑的問題，同時有減震降噪的作用，可節約管道安裝零件，節約成本。它由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。
異徑橡膠接頭具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點，異徑橡膠接頭可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～120℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
異徑橡膠接頭技術條件
|
型號
|
JDX(DN50~300)
|
JDX(DN350~600)
|
備注
|
|
工作壓力 MPa(kg·f/cm2)
|
1.0(10)
|
0.6(6)
|
A.如介質油，酸堿物質
B.工作溫度有特殊要求 C.也可來函來圖訂制 D.訂貨時須說明 |
|
爆破壓力 MPa(kg·f/cm2)
|
2.0(20)
|
1.5(15)
|
|
|
真空度 KPa(mmHG)
|
86.7(650)
|
53.3(400)
|
|
|
適用溫度 ℃
|
-15-115,特殊可達-30-250
|
||
|
適用介質
|
水，海水，蒸氣，油，酸，堿等
|
||
注：主要零件材料同JGD型
異徑橡膠接頭數據表
|
DN大×DN小
|
長度
(mm) |
軸向位移
(mm) |
橫向位移
(mm) |
角向位移
(a1+a2)0 |
DN大×DN小
|
長度
(mm) |
軸向位移
|
橫向位移
(mm) |
角向位移 |
||
|
伸長
|
壓縮
|
伸長
|
壓縮
|
||||||||
|
80×40
|
180
|
20
|
30
|
45
|
35°
|
200×100
|
200
|
22
|
30
|
40
|
35° |
|
80×50
|
180
|
20
|
30
|
45
|
35°
|
200×150
|
200
|
22
|
30
|
40
|
35° |
|
80×65
|
180
|
20
|
30
|
45
|
35°
|
200×125
|
220
|
25
|
35
|
40
|
30° |
|
100×50
|
180
|
20
|
30
|
45
|
35°
|
250×200
|
220
|
25
|
35
|
40
|
30° |
|
100×65
|
180
|
20
|
30
|
45
|
35°
|
300×200
|
220
|
25
|
35
|
40
|
30° |
|
100×80
|
180
|
20
|
30
|
45
|
35°
|
300×250
|
220
|
25
|
35
|
40
|
30° |
|
125×65
|
180
|
20
|
30
|
45
|
35°
|
350×200
|
220
|
25
|
35
|
40
|
30° |
|
150×50
|
190
|
20
|
30
|
45
|
35°
|
350×300
|
220
|
25
|
38
|
35
|
30° |
|
150×80
|
190
|
20
|
30
|
45
|
35°
|
400×350
|
220
|
25
|
38
|
35
|
30° |
|
125×80
|
200
|
22
|
30
|
40
|
35°
|
500×400
|
230
|
28
|
38
|
35
|
26° |
|
125×100
|
200
|
22
|
30
|
40
|
35°
|
600×400
|
240
|
28
|
38
|
35
|
26° |
|
150×100
|
200
|
22
|
30
|
40
|
35°
|
600×500
|
240
|
28
|
38
|
35
|
26° |
注：DN200以上接頭，高壓力，高層建筑使用，管道必須有固定支撐或固定托架，否則產品必須有防拉脫裝置（產品實際軸向力<反支撐力）。
